Empfänger Adapter Chip

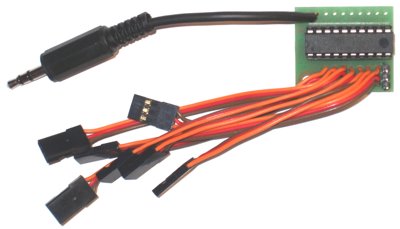

kompletter Empfänger Adapter mit Graupner/JR Servosteckern
Mit dem Empfänger Adapter kann das RC USB Interface auch mit Sendern ohne Schülerbuchse genutzt werden. Dazu wird es an den Empfänger anschlossen. Es liest die einzelnen Servopositionen aus und liefert das PPM-Signal für das USB Interface.
-
Nutzt bis zu 7 Servofunktionen
-
Funktioniert mit allen RC Empfängern, die gängige Servos von Graupner/JR, Futaba oder Multiplex unterstützen.
-
Kann prinzipiell für ein drahtloses Schüler-/Lehrersystem genutzt werden
Für den Empfänger Adapter wird der Chip einzeln angeboten.
Chip für Empfänger Adapter
Er wird in einer einfachen Schaltung untergebracht:

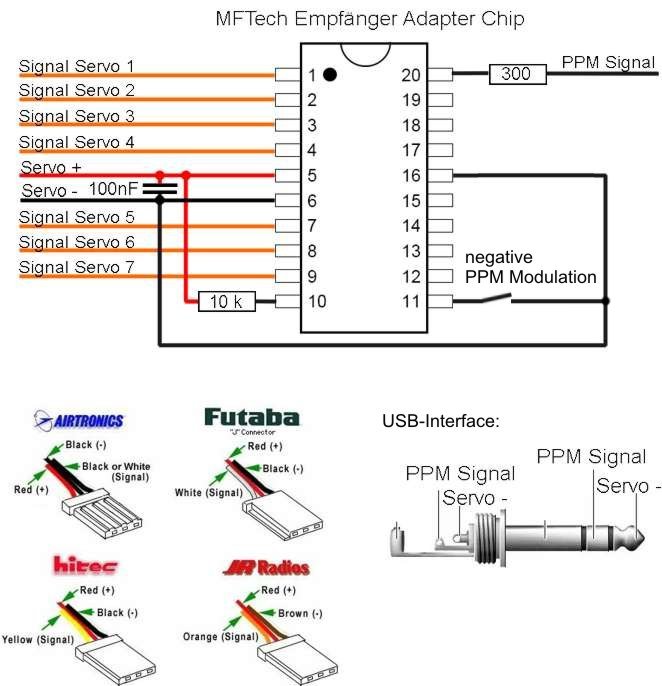

Schaltplan mit Belegungen der Servostecker verschiedener Hersteller und des Klinkensteckers für das USB Interface
Die zusätzlich benötigten Teile sind:
-
Lochrasterplatine
-
1x 100 nF Kondensator
-
1x 300 Ohm Widerstand
-
1x 10 kOhm Widerstand
-
1..7x Graupner/JR, Multplex oder Futaba Servokabel
-
Stereo Klinkenstecker und Kabel zum Anschluss an das USB Interface
